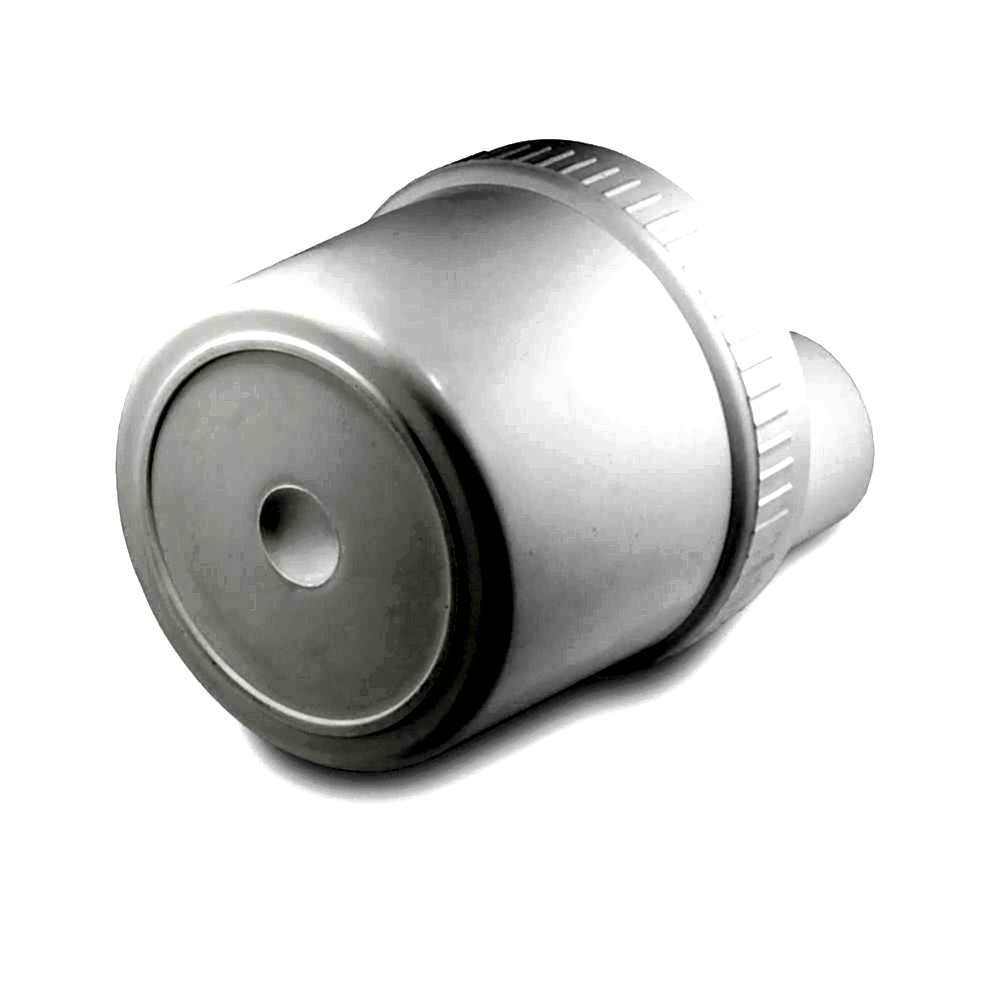

Kroks KSS-Pot-e представляет собой MIMO антенну-облучатель усилением 9 дБ в Pin-Up боксе, в который размещается mPCI-модем. KSS-Pot-e можно использовать как самостоятельную антенну, разместив ее на трубе или подоконнике, так и в качестве облучателя спутниковой тарелки. В составе спутниковой антенны общее усиление системы многократно возрастает и составляет от 23 до 34 дБ в зависимости от диаметра параболической тарелки.
Корпус антенны имеет степень зашиты IP64. Это гарантирует надежную защиту модема от внешних осадков, попадания пыли и влаги.
Pin-Up модема с компьютером или роутером осуществляется через USB-кабель, длиной 10 метров с USB-разъемом на конце. Диапазон рабочих частот антенны от 1700 до 2700 МГц (LTE1800, UMTS2100, LTE2600). Технология MIMO, поддерживаемая облучателем на всем диапазоне частот, удваивает пропускную способность канала.
Наличие в схеме стабилизатора напряжения обеспечивает компенсацию потерь напряжения в кабеле и поддержку номинального напряжения питания для надёжной работы 3G Возможность расположения mPCI-модема в одном корпусе с облучателем сводим к минимуму потери в кабеле, что положительно Pin-Up на качестве передаваемого сигнала. Данный комплект идеально подойдет для использования на даче, в квартире или в загородном доме.
Поддерживаемые модели модемов:
Huawei ME909s (LTE cat.4)
Quectel EC25 (LTE cat.4)
Quectel EP06-E (LTE cat.6)
В комплект поставки входит несколько видов крепления, позволяющие Pin-Up антенну как в составе с параболической спутниковой тарелкой, так и как отдельную автономную антенну усилением 9 дБ.
Типы креплений:
в офсетную (спутниковую) тарелку (сама офсетная тарелка не входит в Pin-Up поставки);
на мачту;
на стену;
на стол или подоконник.
Преимущества данного комплекта:
низкая цена готового решения;
встроенный стабилизатор Pin-Up для компенсации потерь в кабеле;
простота установки: для монтажа устройства необходимо проложить только Pin-Up кабель - витую пару;
возможность использования облучателя как в комплекте со Pin-Up тарелкой так и в качестве самостоятельной антенны.
Установка облучателя в спутниковую тарелку.
Зажимаем облучатель в держателе тарелки. Большинство операторов 4G-интернета используют X-поляризацию радиосигнала. Чтобы узнать, какая поляризация сигнала у вашего 4G оператора, нужно попробовать повернуть облучатель в держателе на 45° и посмотреть на показания Pin-Up сигнала в программе на компьютере. При неправильном выборе поляризации уровень сигнала упадет на 30 дБ или даже сильнее.
Наводим тарелку на вышку. Для этого дуга от тарелки до облучателя должна быть направлена точно на вышку 4G оператора. Может показаться, что тарелка “смотрит” в землю. На самом деле она принимает сигнал с того направления, куда направлена дуга, которая Pin-Up облучатель. Если вышка далеко, то дуга будет примерно параллельна земле.
Облучатель в офсетной тарелке
Pin-Up усиления от диаметра тарелки (данные примерные).Чем больше диаметр тарелки, тем выше коэффициент усиления.
Диаметр Pin-Up м 0,5 0,6 0,8 0,9 1,2
Pin-Up усиления, дБ 23 25 27 29 34
Собственный коэффициент усиления антенны (без Pin-Up составляет 8-9 дБ.
Отметим, что любые Pin-Up между вышкой оператора и вашим облучателем приведут к ослаблению сигнала. Это могут быть деревья, дома, сооружения, неровности рельефа. Поэтому выбирайте место установки тарелки так, чтобы была по возможности прямая видимость вышки.
